炭化水素系ワンバス式洗浄機HEARVY

正面投入・取出タイプ(フリーローラーコンベア)

バスケットの投入と取出を、洗浄乾燥槽の正面からフリーローラーコンベア上を押し引くようにしたので、作業性が大幅に向上しました。

炭化水素系ワンバス式洗浄機 HEARVY

炭化水素系ワンバス式洗浄機 HEARVY

【洗浄テスト可能】

洗浄性

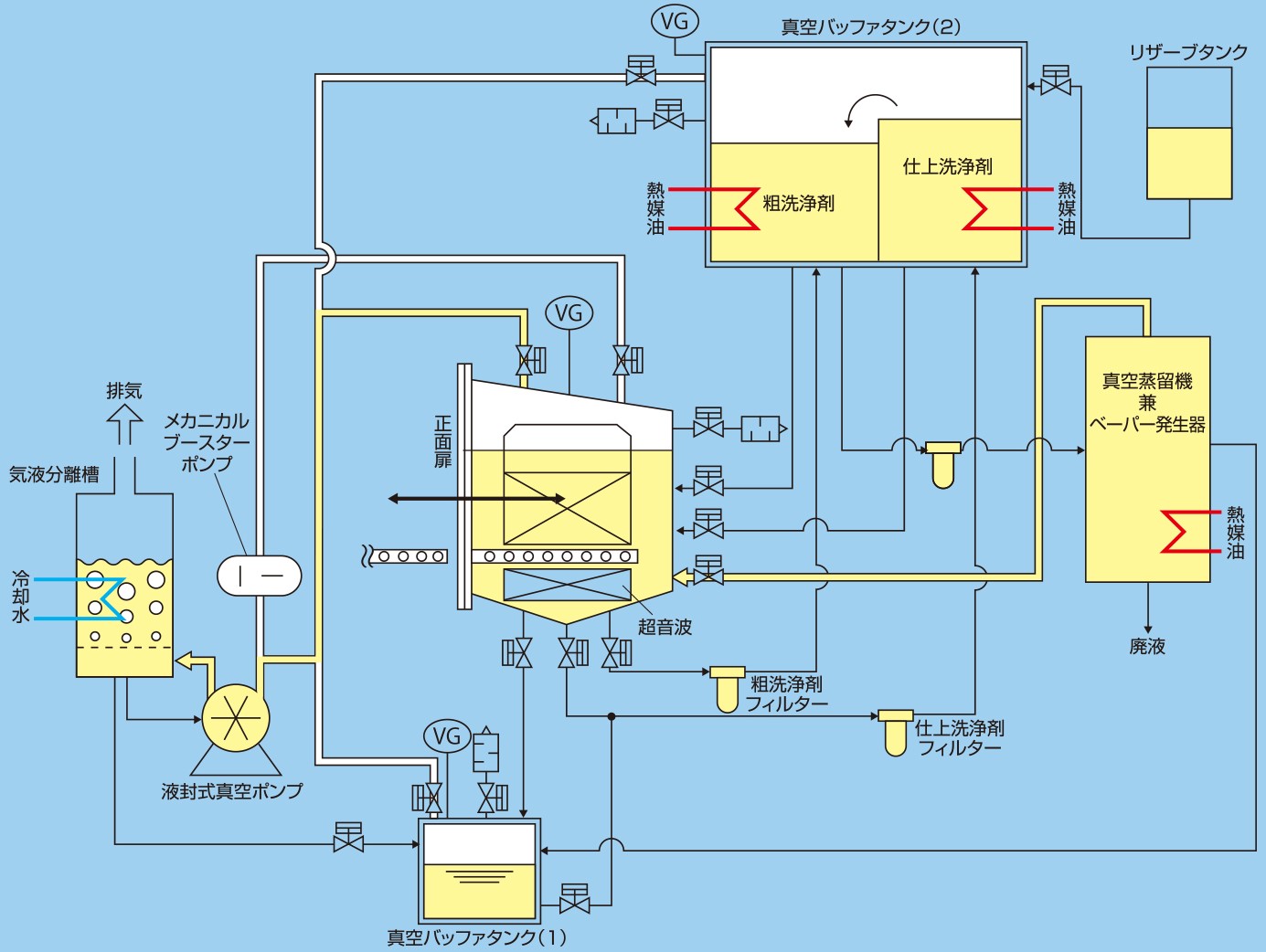

  • 工程は粗真空超音波洗浄 → 仕上真空超音波洗浄 → 減圧ベーパー洗浄 → 真空乾燥の4工程を1槽の中で全自動化
  • 溶剤が一切大気に触れない為、溶剤を加温でき洗浄性が向上
  • 粗・仕上の真空超音波洗浄により、止まり穴の部品・貼り付き部品の洗浄にも有効
  • 粗・仕上の洗浄液は1サイクル毎に洗浄液を全量ろ過。洗浄液の清浄度が上がり洗浄品質向上
  • 球面波タイプの超音波採用により均一なワーク洗浄が可能
  • 蒸留器は他社品より蒸留能力が高く、持込油が多いワークでも洗浄可能

乾燥性/省ランニングコスト

  • クリンビー独自の真空システムにより、高い乾燥性と溶剤回収率を実現
  • 真空ポンプはメンテナンスフリー。ドライポンプより故障が少なく高信頼性
  • 熱媒油寿命が6000時間(=他社の3~4倍) 熱媒油費用、交換頻度・ダウンタイムが1/3~1/4に削減
  • 溶剤消費量が少なく、ランニングコストを大幅削減

安全性

  • 粗真空超音波洗浄→仕上真空超音波洗浄→減圧ベーパー洗浄→真空乾燥の4工程を真空下で実施。酸素濃度が低く、極めて安全性が高いシステム

柔軟性

  • 下記の標準仕様をベースにカゴサイズ、カゴ搬送(自動・手動)等を変更可能

標準仕様

ラインナップ HEARVY-3040 HEARVY-4030R HEARVY-6040R
バスケットサイズ
   角カゴ(WxDxH)mm
   回転カゴ mm
300x400x200 400x300x200
Φ270x360L
600x400x300
Φ370x560L
超音波 25KHz 500W 25KHz 1KW 25KHz 2KW
液封式真空ポンプ 3.7KW (88m3/h) 3.7KW (88m3/h) 5.5KW (138m3/h)
メカニカルブースターポンプ 0.4KW (100m3/h) 0.4KW (100m3/h) 1.5KW (300m3/h)
蒸留能力(兼べーパー能力) 100L/h 100L/h 200L/h
溶剤保有量 300L 300L 795L
熱媒油保有量 30L 30L 45L
装置寸法(WxDxH)mm 1700×1800×2020 1800×1700×2020 2200×2380×2200

超音波は40KHzをつけることもできます。

オプション :回転機構、回転カゴ
     :バスケットの自動搬送ユニット
     :炭酸ガス自動消火器
※仕様は予告なく変更となる場合がございます。
