電解金型洗浄機(真空タイプ)VAC ELIOS

金型洗浄にお勧めの電解超音波洗浄機!
標準タイプの「ELIOS」を真空化。
真空化により超音波が更に強力化し洗浄力がアップするだけでなく、
細穴・アンダーカットにも液が入りこみます。

電解金型洗浄機(真空タイプ) VAC ELIOS

電解金型洗浄機(真空タイプ) VAC ELIOS

【洗浄テスト可能】

ELIOSシリーズを「真空化」

  • アンダーカット部・止まり/細穴等に電解液が入り型洗浄が可能
  • 液中の空気が抜ける為、超音波のキャビテーション効果向上
  • 裏返しの2度洗浄の工数削減

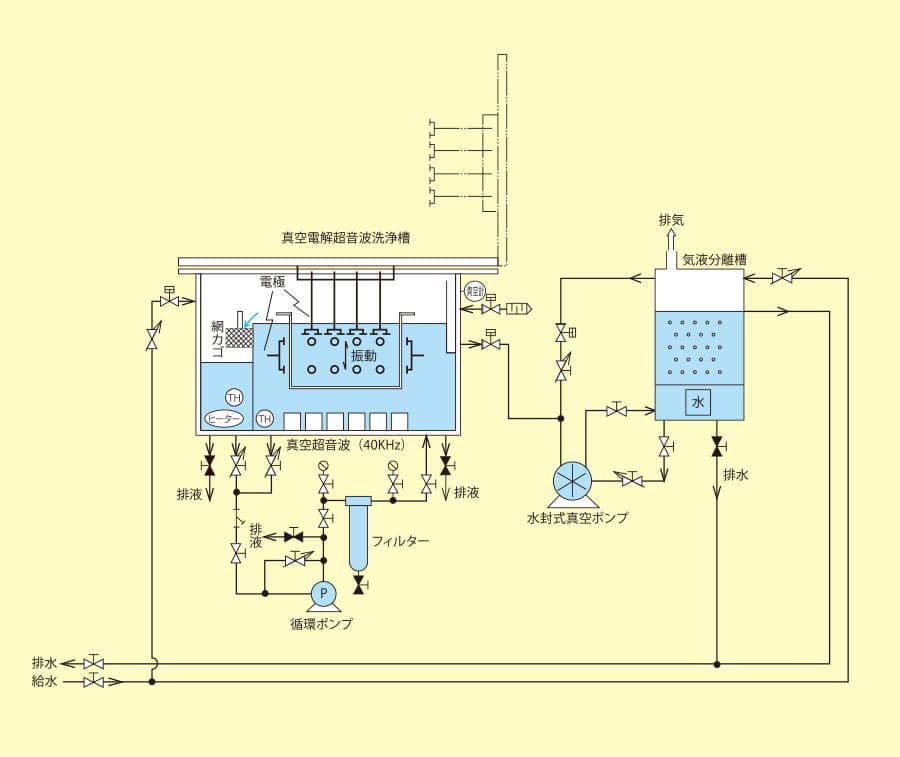

洗浄メカニズム

  • 洗浄槽に金型浸漬後、陽極電極をセット
  • 通電とともにワークと汚れ部の間に水素ガスが発生
  • ガスが汚れを持上げ、超音波キャビテーションで汚れを剥離
  • ガスと共に汚れが液面まで浮上、フィルターで除去

洗浄性

  • 洗浄液に入れるだけで金型に付着した不純物の除去が可能
  • 金型にダメージを与えず、電気分解と超音波で金型汚れを除去

導入メリット

  • 手磨き・手洗作業不要(複数個の金型・部品の同時洗浄が可能)
  • ブラシなどで届かない凹凸部の汚れも根こそぎ除去
  • 加温タイプで洗浄性が向上
  • 成型不良率の減少・金型寿命Up

樹脂型・ゴム型・ダイキャスト型に使用可能

標準仕様

ラインナップ VAC ELIOS-4030 VAC ELIOS-5555 VAC ELIOS-6565
金型寸法(WxDxH)mm 400×300×200 550×550×350 650×650×500
耐荷重(kg) 100 250 400
槽容量(L) 265 500 770
超音波 40KHz / 1.5KW 40KHz / 2KW 40KHz / 3KW
揺動モーター/ストローク 400W, 50mm 750W, 50mm 750W, 50mm
ヒータ容量 7KW x 2units 7KW x 3units 7KW x 4units
フィルトレーションポンプ 750W(30L/min) 750W(45L/min) 750W(60L/min)
真空ポンプ 2.2kW (0.6㎥/min) 2.2kW (0.6㎥/min) 3.7kW (1.0㎥/min)
DC電源 5V / 50A x 3unit 5V / 50A x 5unit 5V / 50A x 6unit
設備寸法(WxDxH)mm 1600 x 1670 x 1950 1750 x 1920 x 2300 1800 x 2000 x 1625
重量(kg) 1400 2000 2800

※上記以外のサイズも製作可能です
