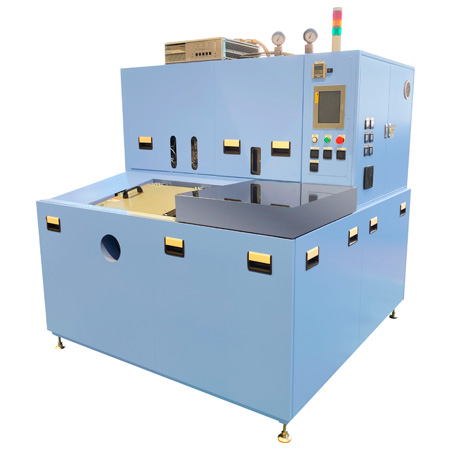

炭化水素系ワンバス式真空洗浄乾燥機CLOVA
バスケット 上部・投入タイプ
3槽式自動機の工程を1槽で行う洗浄機で、コンパクト化・低価格化を実現しました。
【洗浄テスト可能】
洗浄性

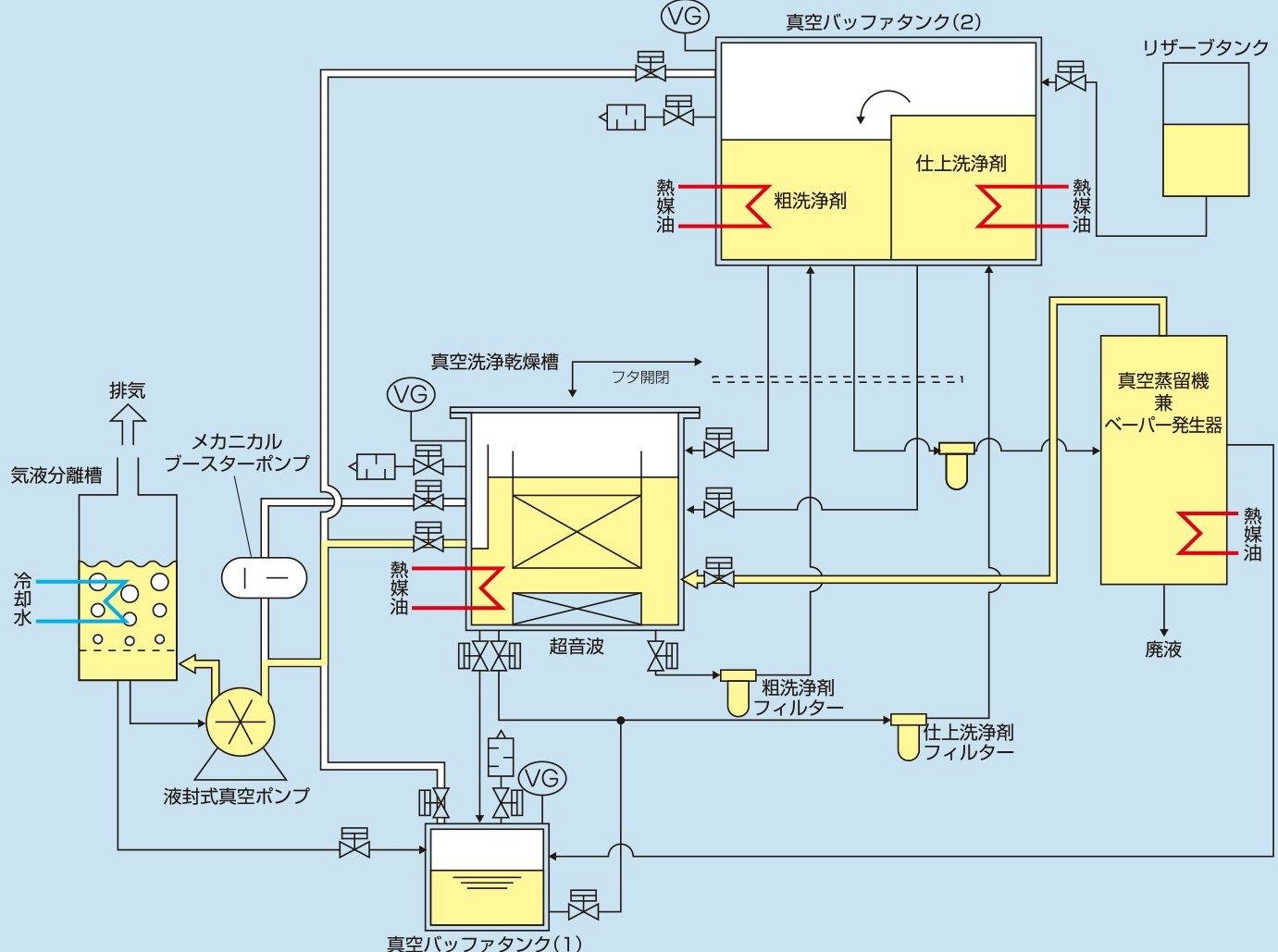

- 工程は粗真空超音波洗浄→仕上真空超音波洗浄→減圧ベーパー洗浄→真空乾燥の4工程を1槽の中で全自動化
- 溶剤が一切大気に触れない為、溶剤を加温でき洗浄性が向上
- 粗・仕上の真空超音波洗浄により、止まり穴の部品・貼り付き部品の洗浄にも有効
- 粗・仕上の洗浄液は1サイクル毎に洗浄液を全量ろ過。洗浄液の清浄度が上がり洗浄品質向上
- 球面波タイプの超音波採用により、均一なワーク洗浄が可能
- 蒸留器は他社品より蒸留能力が高く、持込油が多いワークでも洗浄可能
乾燥性/省ランニングコスト
- クリンビー独自の真空システムにより、高い乾燥性と溶剤回収率を実現
- 真空ポンプはメンテナンスフリー。ドライポンプより故障が少なく、高信頼性
- 熱媒油寿命が6000時間(=他社の3～4倍) 熱媒油費用、交換頻度・ダウンタイムが1/3～1/4に削減
- 溶剤消費量が少なく、ランニングコストを大幅削減
安全性
- 粗真空超音波洗浄 → 仕上真空超音波洗浄 → 減圧ベーパー洗浄 → 真空乾燥の4工程を真空下で実施。酸素濃度が低く、極めて安全性が高いシステム
標準仕様
| ラインナップ | CLOVA-3525 | CLOVA-4030 | CLOVA-6040 |
|---|---|---|---|
| カゴ寸法 角カゴ(WxDxH)mm 回転カゴ mm |
350×250×150 Φ220x310L |
400×300×200 Φ270x360L |
600×400×300 Φ370x560L |
| 超音波 | 25KHz 500W | 25KHz 1KW | 25KHz 2KW |
| 液封式真空ポンプ | 2.2KW (55m3/h) | 3.7KW (88m3/h) | 5.5KW (138m3/h) |
| メカニカル ブースターポンプ |
0.4KW (100m3/h) | 0.4KW (100m3/h) | 1.5KW (300m3/h) |
| 蒸留能(兼べーパー能力) | 75L/h | 100L/h | 200L/h |
| 溶剤保有量 | 240L | 300L | 795L |
| 熱媒油保有量 | 25L | 30L | 45L |
| 装置寸法(WxDxH)mm | 1650×1670×1700 | 1700×1720×1700 | 2020×2270×2100 |
| 装置重量 | 1500kg | 1600kg | 2500kg |
超音波は40KHzをつけることもできます。
オプション ：回転機構、回転カゴ
：バスケットの自動搬送ユニット
：炭酸ガス自動消火器
※仕様は予告なく変更となる場合がございます。
